产品概述
该产品是一款专为无中心网络应用而设计的宽带自组网模组，适应于多种应用场合，支持多种带宽，具有传输时延低、传输距离远、数据吞吐量大、抗干扰能力强，通讯可靠等特点，可广泛应用于各类无人系统、应急、电力、矿山、海洋监测等行业领域。
产品特点
● 支持 MESH 组网
● 支持 27dBm 输出功率
● 支持 1.25MHz、2.5MHz、5MHz、10MHz、20MHz 带宽
● 支持 600M、800M、1.3G、1.4G、1.5G、2.4G 等多个频段配置，其余频段可定制
● 支持智能选频，智能动态调整自身工作频率，有效躲避干扰
● 支持 AES256 加密技术进行空口加密传输
产品参数
功能项 | 具体指标 |
工作频段 | 1350~1450MHz（其余频段可定制） |
信道带宽 | 1.25MHz / 2.5MHz / 5MHz / 10MHz / 20MHz |
传输体制 | COFDM |
调制方式 | BPSK / QPSK / 16QAM / 64QAM（自适应） |
传输速率 | 峰值速率 40Mbps@20MHz，可选配版本最高 80Mbps |
发射功率 | 2*0.5W |
接收灵敏度 | -104dBm@20MHz |
组网规模 | 最大 256 个节点（需 license） |
入网时间 | 热启动后 1s 入网（单频点） |
网络拓扑 | 无中心网络，支持星型、链状、网状多种拓扑 |
加密方式 | AES256 |
抗干扰 | 支持智能选频、带内抗干扰（带内信号受到干扰比例＜15%以内时，能保证正常的通信和数据的传输） |
尺寸 | 61mm x 44mm x 20mm |
重量 | 约 65g |
供电 | 24V DC（电压范围 9-30V） |
功耗 | 峰值功耗≤10W |
温度 | 工作温度：-40～+55℃；储存温度：-40～+85℃ |
湿度 | 5%-95% |
外设接口 | 以太网口*1、RS232*2、TTL*1、SBUS*1 |
产品尺寸及接口

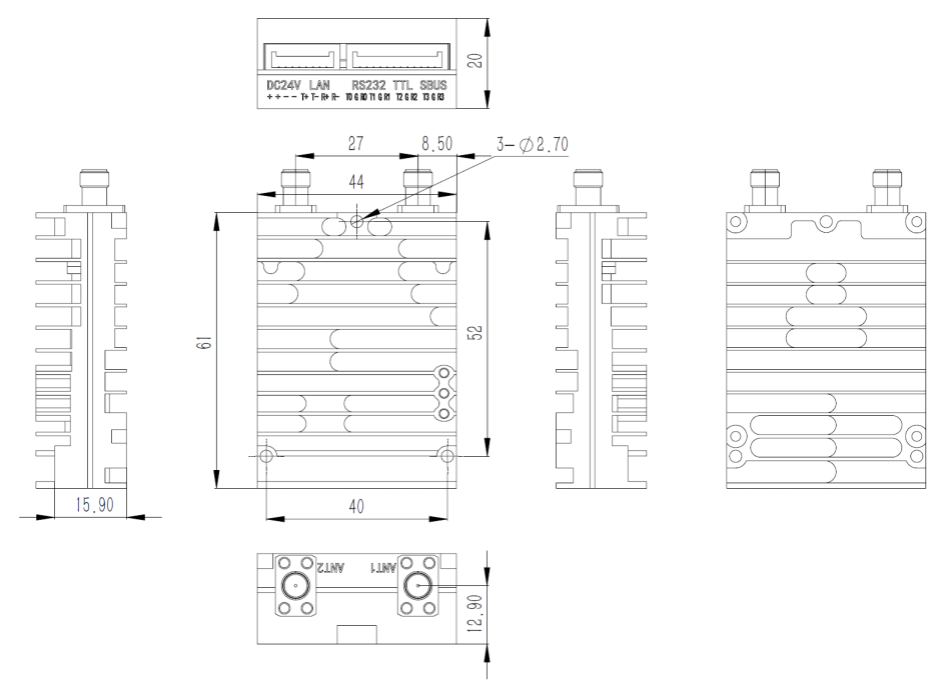

尺寸图

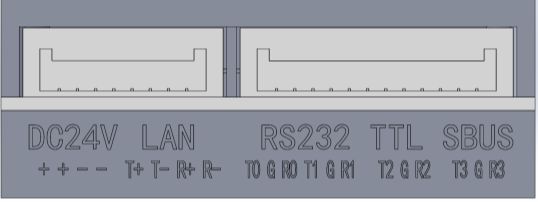

电源和外设接口图

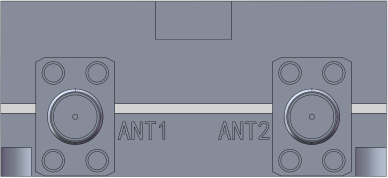

射频接口图
