过去，构建一套完整的认知电子战系统，往往需要FPGA卡、GPGPU卡、CPU板卡各占一个插槽，再加上独立的ADC/DAC子卡，三个槽位起步，体积、功耗、集成度都令人头疼。而今天，随着传感器开放系统架构（SOSA）与异构处理技术的深度融合，一种全新的解决方案已经问世——只需一个插槽，就能包揽8发8收、9.85Gsps直采、宽带自适应射频与AI就绪能力。

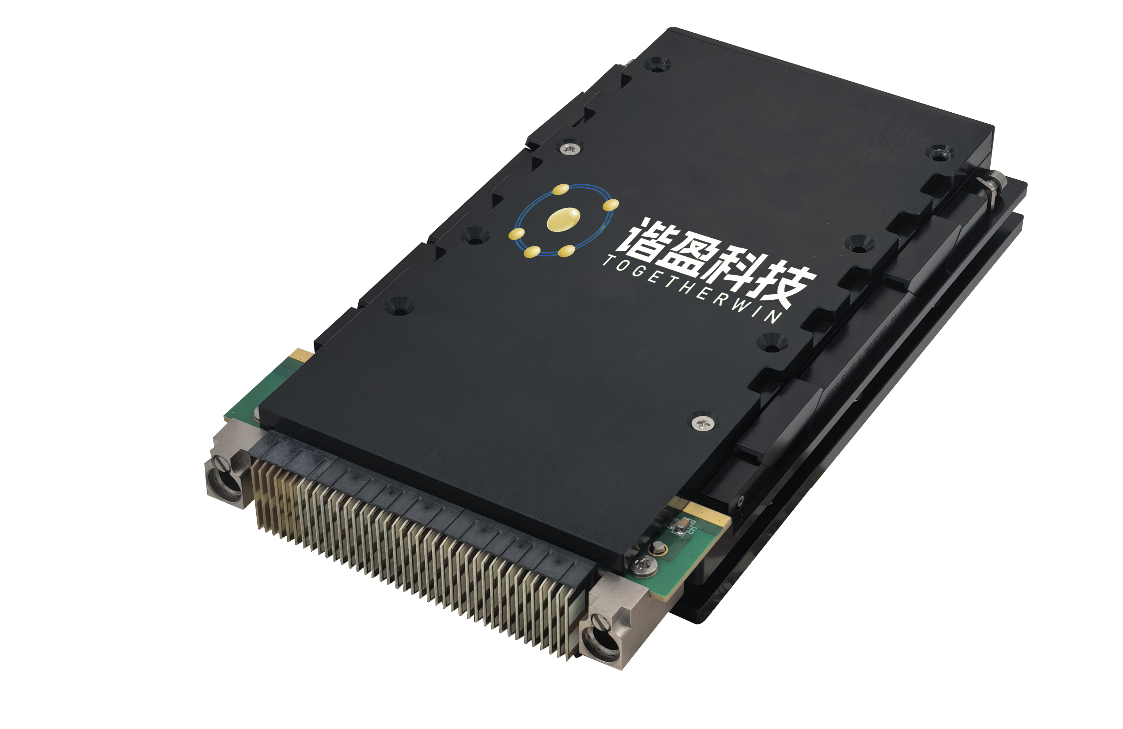

这就是成都谐盈科技的高性能集成通信模组，它也是通往认知电子战、软件无线电、相控阵雷达与频谱监测未来的“万能钥匙”。
从“被动应对”到“认知先行”
基于业界领先的RFSOC XCZU47DR，该模组原生集成8路14位RF-ADC和8路14位RF-DAC，采样率分别高达5GSPS与9.85GSPS，直接覆盖1.5MHz至 6GHz的HF~C频段。这意味着：
l 面对未知威胁，不再束手无策：传统电子战系统固化在FPGA中的处理序列，一旦遭遇从未见过的新波形便形同虚设。而本模组的瞬时带宽高达1000MHz，配合9.85GSPS直采能力，能够完整捕获宽带跳频、突发脉冲等复杂信号，为后端的AI/ML算法提供最真实的战场电磁素材。
l 一部模组，搞定多种任务：从5G射频基带验证、频谱监测，到信号情报采集存储与回放，甚至相控阵波束成形——无需更换硬件，只需加载不同软件波形。
l 相干多卡同步，规模可扩展：单个模组已具备8发8收，而通过确定性相位对齐，多个3U VPX模组可相干协同工作，轻松构建32、64通道的大规模相控阵或MIMO系统。
高速、宽带、低延迟的“铁三角”
Ø 极低延迟的直采转换
RFSOC架构将ADC/DAC与FPGA逻辑深度融合，转换器接口延迟被压缩至纳秒级。这意味着您可以在距离门拖引、欺骗干扰等时间敏感战术中抢得先机，敌人还在发射第一个脉冲，您的应对策略已经生效。
Ø 全频段态势感知+大动态范围
工作频段覆盖HF到C波段，杂散抑制和谐波抑制均≥55dBc，输出功率≥0dBm。无论是远距离微弱信号还是近场强干扰，模组都能全频段感知。配合1000MHz瞬时带宽，您可以看到以往需要多部窄带接收机才能拼凑出的完整电磁图景。
Ø 面向异构计算的开放架构
模组并非孤立的采集卡，它严格按照SOSA标准3U OpenVPX封装，背板提供USB、千兆以太网、UART、IIC等丰富接口。您可以轻松将其嵌入到CPU+FPGA+GPGPU的“三重异构”系统中：
l ARM多核处理器负责任务协调与协议栈；
l FPGA逻辑专攻纳秒级确定性处理；
l 预留的高速扩展接口可直接挂载NVIDIA Jetson类AI模块，让深度强化学习算法实时产生干扰策略。
认知电子战的闭环，从此不再需要跨槽位长距离搬运数据，所有处理都能在单板上协作完成，延迟和功耗大幅降低。
今天的选择，明天的疆界
我们深知，国防与通信领域的投入动辄跨越五年十年。因此，这块模组在设计之初就为未来升级留下了充足的“后手”：
l 频段与功能的前向兼容：无需重新设计数字卡，即可支持未来频段扩展、前端线性化或预选器升级。无论新的战术需求是上探Ka波段还是增加跳频滤波器，您只需更换模拟前端子卡或更新驱动，数字处理部分纹丝不动。
l AI/ML就绪的硬件土壤：模组本身已集成ARM核与巨大算力的FPGA DSP资源；而当您需要运行大型神经网络时，其标准化夹层接口可无缝接入当前最新的GPGPU模块。今天我们支持Jetson Orin NX，明天也能适配更强的AI加速器，不会因硬件固定而被算法时代抛弃。
l 系统级无限拼接：一个VPX插槽实现8T 8R，两个插槽实现16T16R……通过多卡同步与相位对齐，您可以像搭积木一样构建数千通道的超大规模分布式感知阵列。无论是部署在无人机载、车载还是舰载环境，SWaP-C优势都极其明显：单个模组仅170×100×18mm、重量≤200g、功耗≤40W。用过去一个通道的功率和体积，换来八个通道再加AI能力。
成都谐盈科技的这款通信模组不仅是通往认知电子战时代的入场券，也是拥抱开放生态的基石，通过这款通信模组，能让未来频谱战场尽在掌握！如果您对该模组感兴趣，可以留言或者私信获取更详细的参数信息。
